Puch Monza - Esquema Eléctrico
5 participantes
PUCH ESPAÑA :: General :: Mecánica-Técnica :: Electricidad
Página 1 de 1.
Puch Monza - Esquema Eléctrico
hola me acabo de registar en esta pagina que la verdad la encontre de casualidad buscando un esquema del encendido de mi monza.
he tenido un problemilla con el encendido de mi monza despues de una lavada y pensando que le habia entrado agua al cabledao pues me puse a cambiarle los cables uno por uno pero les puse el mismo color y claro al final la moto arranco pero no me iba ni el pito ni las luces,el problema es que la moto no iba por los platinos y el condensador que se habia roto pero ya esta todo solucionado,aunque no se si los platinos los he ajustado bien,aunque lamoto hace buena chispa y arranca bien. queria saber si alguien tiene el esquema electrico de cualquier puch de 49 tipo condor ya que el problema lo tengo en la parte final de la regleta,ahora mismo tengo el cable amariyo conectado a masa ya que me acuerdo de que el amariyo iba conectado a otro cable, y no se si asi va bien, el verde esta solo y se que este si iba solo.bueno haber si alguien me puede ayudar y muchas gracias
he tenido un problemilla con el encendido de mi monza despues de una lavada y pensando que le habia entrado agua al cabledao pues me puse a cambiarle los cables uno por uno pero les puse el mismo color y claro al final la moto arranco pero no me iba ni el pito ni las luces,el problema es que la moto no iba por los platinos y el condensador que se habia roto pero ya esta todo solucionado,aunque no se si los platinos los he ajustado bien,aunque lamoto hace buena chispa y arranca bien. queria saber si alguien tiene el esquema electrico de cualquier puch de 49 tipo condor ya que el problema lo tengo en la parte final de la regleta,ahora mismo tengo el cable amariyo conectado a masa ya que me acuerdo de que el amariyo iba conectado a otro cable, y no se si asi va bien, el verde esta solo y se que este si iba solo.bueno haber si alguien me puede ayudar y muchas gracias
Vespic- Usuario Nuevo
Re: Puch Monza - Esquema Eléctrico

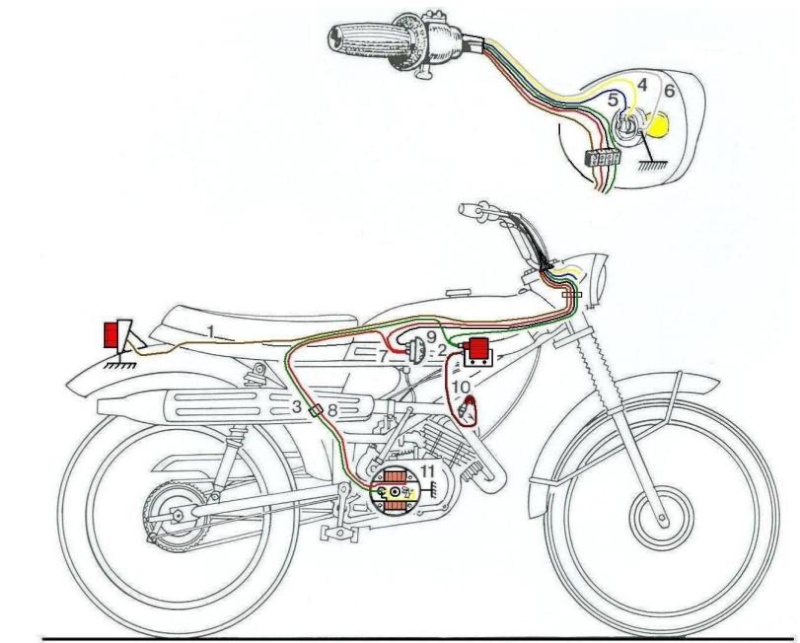

Yo tengo este esquema que es de una Derbi Coyote, pero que te sirve, porque es lo mismo:
A ver si ves bien todos los cables. Incluso los he coloreado, para que se distingan.
Se supone que este esquema vale para cualquier Puch de 50cc. Solo habría que modificar un poco los cables en la llave de luces, según el modelo que lleve, pero los interruptores son siempre los mismos y para lo mismo. ;)
A ver si ves bien todos los cables. Incluso los he coloreado, para que se distingan.
Se supone que este esquema vale para cualquier Puch de 50cc. Solo habría que modificar un poco los cables en la llave de luces, según el modelo que lleve, pero los interruptores son siempre los mismos y para lo mismo. ;)
esquema monza
hola si pusiste los cables del mismo color que montaba la moto el cable de color negro es de corriente ese va a la bobina de alta ese si te arranqua la moto esta bien conectado el amarillo es de luces ese no puede ir a masa ese va directo a la llave de luces desde hay distribulle la corriente para el clason y lamparas de faro y piloto el verde va conectado al clason con otro que es de color amarillo y baja desde la llave de luces los dos y el que va a masa es de color maron si tiene alguna duda mas preguntame otra pregunta tu monza es el modelo de lujo la que lleva semi encarenado por ariba .
Escudero- Usuario Nuevo
Re: Puch Monza - Esquema Eléctrico
Buenas tardes, si puedo echar una mano...Imagino que el problema lo tienes con la llave de luces, y como comenta el Presi es un ejercicio de lógica, pues en función de que tu moto lleve una llave de luces u otra, la disposición de los cables cambia casi por completo.
¿Por que no pones una foto de la llave en cuestión? Yo tengo una Monza en estado original y le puedo hacer una foto a los cables que llegan a la llave. O donde quieras... feliz*
¿Por que no pones una foto de la llave en cuestión? Yo tengo una Monza en estado original y le puedo hacer una foto a los cables que llegan a la llave. O donde quieras... feliz*
Juan Francisco- Usuario Nuevo
Buenas dejame.tu tlf quiero acerte una consulta sobre la.monza
Juan Francisco escribió:Buenas tardes, si puedo echar una mano...Imagino que el problema lo tienes con la llave de luces, y como comenta el Presi es un ejercicio de lógica, pues en función de que tu moto lleve una llave de luces u otra, la disposición de los cables cambia casi por completo.
¿Por que no pones una foto de la llave en cuestión? Yo tengo una Monza en estado original y le puedo hacer una foto a los cables que llegan a la llave. O donde quieras... feliz*
jonicbr- Usuario Nuevo
